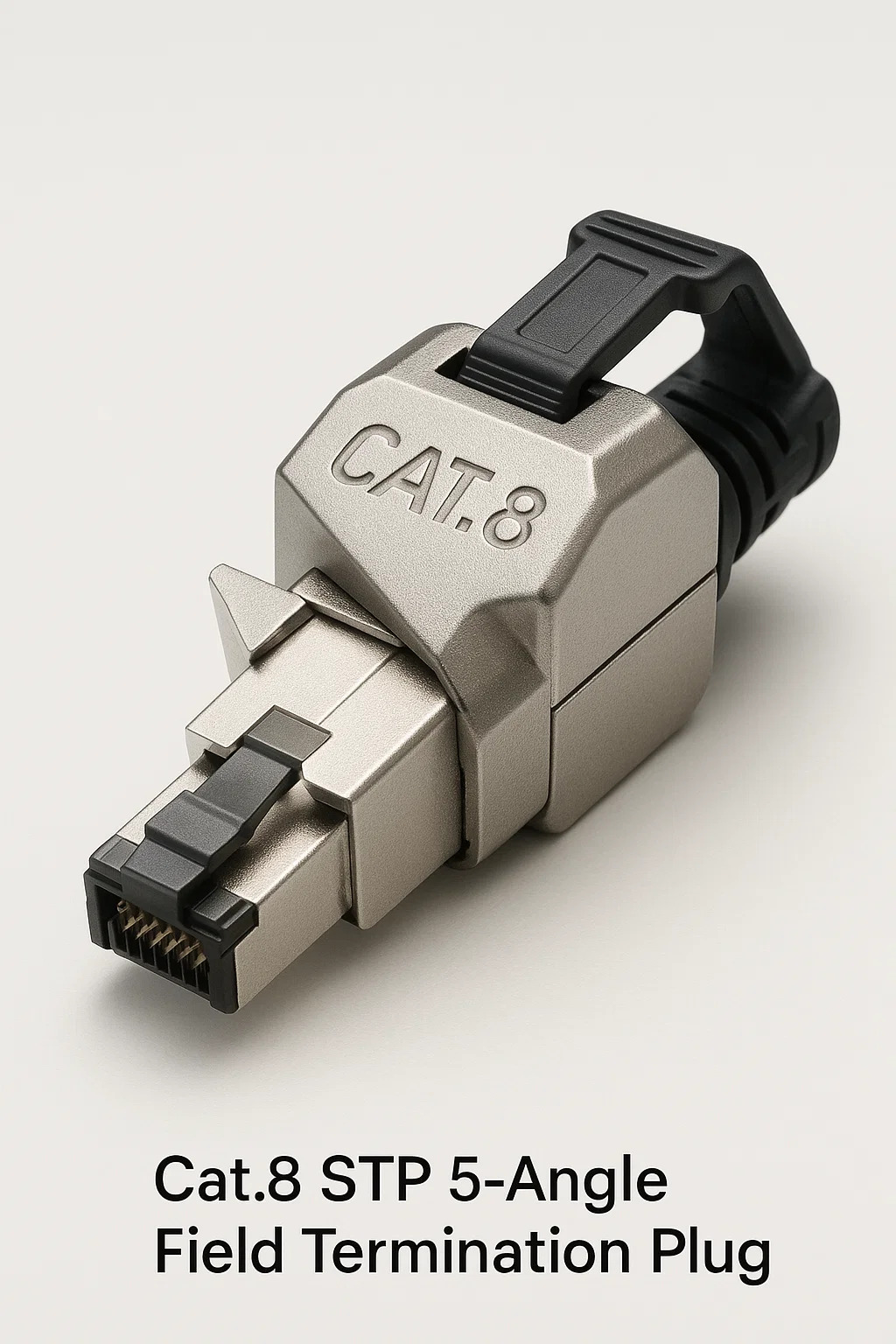

ক্যাট 8 এসটিপি 5-কোণ ক্ষেত্রের সমাপ্তি প্লাগ

1। মূল নকশার উদ্দেশ্য
স্পেস অপ্টিমাইজেশন: 45 ° কোণযুক্ত প্লাগ বডি রুটগুলি কেবলগুলি পাশের রাস্তাগুলি, ক্র্যাম্পড ইনস্টলেশনগুলিতে বাধা এড়ানো (উদাঃ, সার্ভার র্যাক রিয়ার পোর্টস)।
উচ্চ ঘনত্বের ield ালিং: ইএমআই প্রতিরক্ষা বজায় রাখার জন্য কোণযুক্ত গ্রাউন্ডিং পরিচিতিগুলির সাথে ডুয়াল-লেয়ার এসটিপি শিল্ডিং (স্বতন্ত্র জোড়া ফয়েল সামগ্রিক বিনা) একত্রিত করে।

2। কাঠামোগত বৈশিষ্ট্য
যথার্থ কোণযুক্ত সন্নিবেশ
ধাতব ins োকানো ঘোরানো সংকেত পাথ 45 ° অভ্যন্তরীণভাবে, তীক্ষ্ণ বাঁক ছাড়াই প্রতিবন্ধকতা সংরক্ষণ করে।
শক্তিশালী স্ট্রেন ত্রাণ
পিভোটিং ক্ল্যাম্প তারের সুরক্ষিত করে যখন ± 30 ° নির্দেশিক সমন্বয় পরবর্তী ইনস্টলেশন অনুমতি দেয়।
শিল্প শেল
আইপি 67 সিল সহ জিংক অ্যালোয় হাউজিং (al চ্ছিক) প্রভাব, ধূলিকণা এবং আর্দ্রতা প্রতিরোধ করে।

3। সমাপ্তি প্রক্রিয়া
ঝাল প্রস্তুতি
প্লাগের গ্রাউন্ডিং রিংগুলির সাথে যোগাযোগের জন্য 3 মিমি প্রকাশ করতে ট্রিম জুটি ফয়েলগুলি সামগ্রিকভাবে বেঁধে রাখুন।
কন্ডাক্টর হ্যান্ডলিং
<0.3 মিমি আনটুইস্টের সাথে কীড আইডিসি স্লটে তারগুলি সন্নিবেশ করুন - মিসিলাইনমেন্ট 40 জিবিপিএস টিউনিংয়ে ব্যর্থ হয়।
গ্রাউন্ডিং সিকোয়েন্স
অভ্যন্তরীণ টার্মিনালগুলিতে জুটি শিল্ডগুলি সুরক্ষিত করুন।
গ্রাউন্ডিং কলারের উপরে সামগ্রিক বেণী ভাঁজ করুন।
360 ° কভারেজের জন্য স্ন্যাপ-শাট শিল্ড ক্যাপ।

4 .. স্থাপনার পরিস্থিতি
ডেটা সেন্টারগুলি: উল্লম্বভাবে স্ট্যাকড পোর্টগুলির সাথে শীর্ষ-র্যাক স্যুইচ করে।
রোবোটিকস: তারের নমনীয়তার জন্য আর্টিকুলেটেড অস্ত্রগুলির প্রয়োজন।
সামরিক/মহাকাশ: স্পেস সীমাবদ্ধতা সহ কম্পন-ভারী ঘের।

5। সমালোচনামূলক সুবিধা
বনাম স্ট্রেইট প্লাগগুলি 60% পার্শ্বীয় স্থান সংরক্ষণ করে Port পোর্টগুলিতে কেবল টর্ককে হ্রাস করে
বনাম অ্যাডাপ্টারগুলি অতিরিক্ত সংযোগ পয়েন্টগুলি সরিয়ে দেয় 2000 2000MHz এর জন্য সিগন্যাল অখণ্ডতা সংরক্ষণ করে

6। ইনস্টলেশন সতর্কতা
বেন্ড ব্যাসার্ধ নিয়ন্ত্রণ
প্লাগের আগে/পরে ≥8x তারের ব্যাস বজায় রাখুন; তীক্ষ্ণ বাঁকগুলি রিটার্ন হ্রাস প্ররোচিত করে।
গ্রাউন্ডিং যাচাইকরণ
টেস্ট শিল্ডের ধারাবাহিকতা (0.1Ω সর্বোচ্চ) - কোণযুক্ত ডিজাইনগুলি ঝুঁকিপূর্ণ স্থল ফাঁক।
সরঞ্জাম সীমাবদ্ধতা
পার্শ্ব-অ্যাক্সেস ছাড়পত্রের জন্য লো-প্রোফাইল পাঞ্চ-ডাউন সরঞ্জাম প্রয়োজন।

7 ... সীমাবদ্ধতা
কোনও ক্ষেত্রের মেরামত নেই: ক্ষতিগ্রস্থ পরিচিতিগুলির জন্য সম্পূর্ণ প্লাগ প্রতিস্থাপনের প্রয়োজন।
পোর্টের সামঞ্জস্যতা: অগভীর গভীরতার সকেটে (যেমন, উত্তরাধিকার সুইচ) ব্যর্থ হয়।
ব্যয়: 3 × প্রিমিয়াম ওভার স্ট্যান্ডার্ড ক্যাট 8 প্লাগগুলি।

8। প্রস্তুতকারক নোট
বিশেষ ব্র্যান্ডগুলি: সাইমন (360 ° সর্বোচ্চ), টিই কানেক্টিভিটি (শিল্প আইকিউ 45), পান্ডুইট (কোণযুক্ত টুইস্টেড-জুটি)।
জেনেরিক ক্লোনগুলি এড়িয়ে চলুন: নকফের প্রতিবন্ধী ম্যাচযুক্ত ইন্টার্নালগুলির অভাব রয়েছে।

এই প্লাগটি কখন ব্যবহার করবেন
