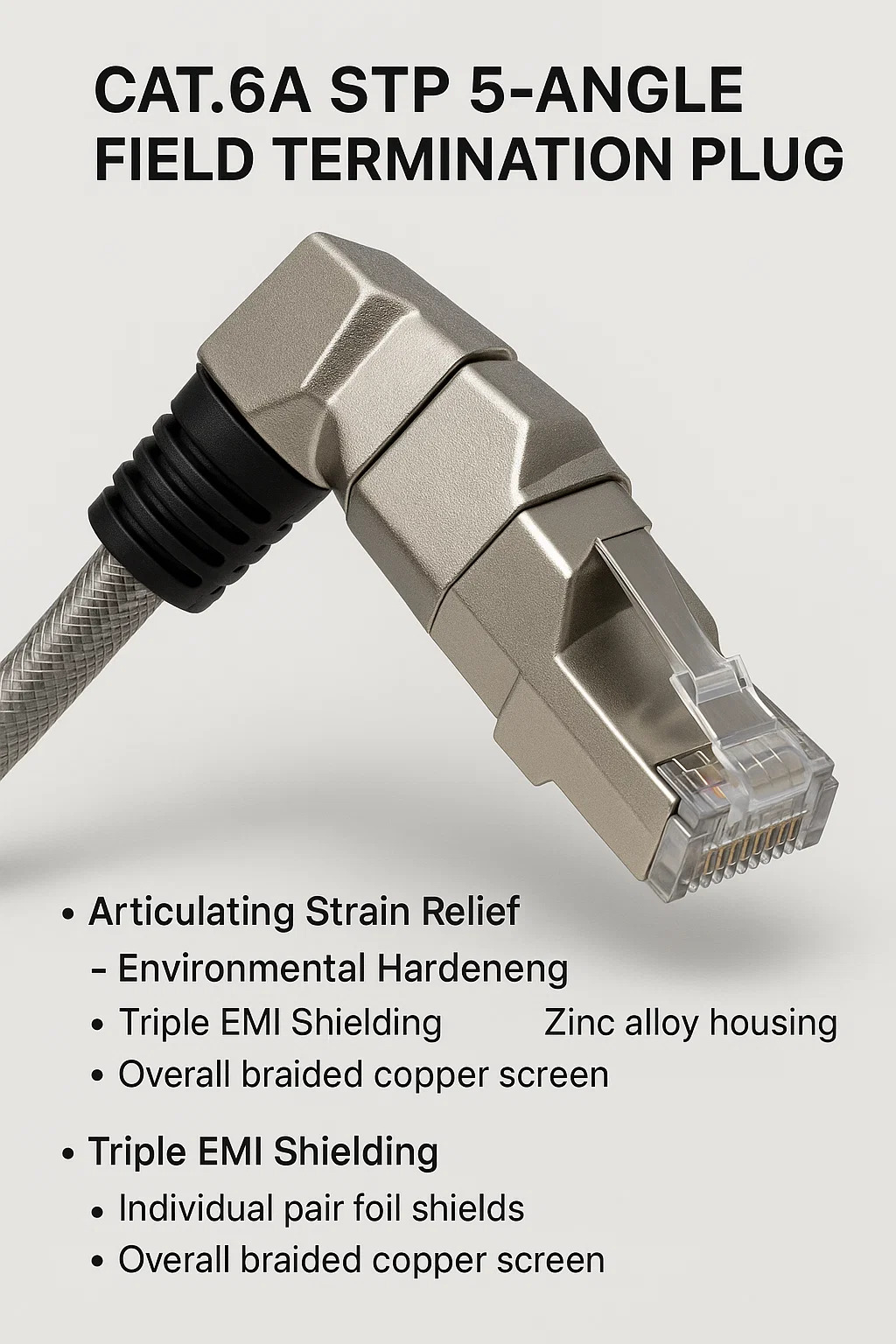

বিড়াল .6a এসটিপি 5 কোণ ক্ষেত্রের সমাপ্তি প্লাগ

1। মূল নকশার উদ্দেশ্য
স্পেস অপ্টিমাইজেশন: টাইট স্পেসগুলিতে (যেমন, সার্ভার র্যাকস, কন্ট্রোল ক্যাবিনেটগুলি) রুট করার জন্য 5-পজিশন সামঞ্জস্যতা (± 30 ° উল্লম্ব, ± 15 ° অনুভূমিক) সহ একটি 45 ° কোণযুক্ত বডি বৈশিষ্ট্যযুক্ত।
ট্রিপল ইএমআই শিল্ডিং: একত্রিত:
পৃথক জোড়া ফয়েল শিল্ড
সামগ্রিক ব্রেকড কপার স্ক্রিন
জিংক অ্যালোয় হাউজিং শিল্প সেটিংসে মোটর/ভিএফডিএস থেকে হস্তক্ষেপ ব্লক করে।

2। কাঠামোগত উদ্ভাবন
স্ট্রেন ত্রাণ উচ্চারণ:
পিভোটিং কলার কম্পন/ফ্লেক্স স্ট্রেস শোষণ করে (উদাঃ, রোবোটিক অস্ত্র, এজিভি)।
পরিবেশগত কঠোরতা:
আইপি 68-রেটেড সিলগুলি (সিলিকন গ্যাসকেট থ্রেডড লক) জল/ধুলা প্রবেশ প্রতিরোধ করে।
উচ্চ-শুল্কের পরিচিতি:
50µ "স্বর্ণ-ধাতুপট্টাবৃত পিনগুলি 100,000 সঙ্গমের চক্র এবং 90W পিওইকে আর্সিং ছাড়াই সহ্য করে।

3। সমাপ্তি কর্মপ্রবাহ
ঝাল প্রস্তুতি:
তারের জ্যাকেটের ওপরে সামগ্রিক ব্রেড ভাঁজ করুন; ধাতব ফেরুলের নীচে ক্ল্যাম্প।
3 মিমি প্রকাশ করতে ট্রিম জোড় ফয়েল; গ্রাউন্ডিং ট্যাবগুলিতে শেষ করুন।
তারের হ্যান্ডলিং:
রক্ষণাবেক্ষণ <8 মিমি untwist; কীড আইডিসি স্লট (T568B স্ট্যান্ডার্ড) এ .োকান।
কোণ লক:
ওরিয়েন্টেশন সেট; সীল সংকোচনের জন্য টর্ক কলার 0.6 এন · মি।

4। কী অ্যাপ্লিকেশন
রোবোটিক্স: উচ্চারণযুক্ত অস্ত্রগুলিতে কেবল পরিচালনা (আইএসও 9409 সামঞ্জস্য)।
মোবাইল যন্ত্রপাতি: কম্পন-ভারী মোতায়েন (ট্রেন, ফর্কলিফ্ট চার্জার)।
কঠোর পরিবেশ: খাদ্য প্রক্রিয়াকরণ (ওয়াশডাউন-রেটেড), রাসায়নিক উদ্ভিদ।

5 .. সুবিধা বনাম স্ট্রেইট প্লাগ

6। সমালোচনামূলক ইনস্টলেশন বিধি
শিল্ড বন্ডিং: প্লাগ শেল এবং কেবল স্ক্রিনের মধ্যে ≤0.1Ω প্রতিরোধের যাচাই করুন।
বেন্ড ব্যাসার্ধ: কোণ সমন্বয়ের পরে ≥4 × কেবল ব্যাস বজায় রাখুন।
সরঞ্জামের প্রয়োজনীয়তা: কোণযুক্ত অ্যাক্সেসের জন্য লো-প্রোফাইল পাঞ্চ-ডাউন সরঞ্জামটি ব্যবহার করুন।

7। ব্যর্থতা সূচক
পো রিসেটস: দরিদ্র পিনের যোগাযোগ বা শিল্ড গ্রাউন্ডিং ব্যর্থতা।
স্পিড ড্রপস: অবিচ্ছিন্ন জোড়া> 10 মিমি বা ইএমআই ফুটো।
অতিরিক্ত গরম: ওভারলোডেড পিনগুলি (90W পিওই ছাড়িয়ে)।

8 সীমাবদ্ধতা
তারের সামঞ্জস্যতা: বিড়াল 6 এ এসটিপি (এস/এফটিপি বা এফ/ইউটিপি) প্রয়োজন।
পোর্ট গভীরতা: অগভীর সকেটগুলি ফিট নাও করতে পারে (ডিভাইস স্পেসগুলি যাচাই করুন)।
ব্যয়: 2–3 × প্রিমিয়াম ওভার স্ট্যান্ডার্ড প্লাগগুলি
